Полное руководство по УЗИП

Одним из наиболее критически важных элементов такой защиты является УЗИП. В данной статье подробно рассматриваются принципы работы, классификация и правила выбора этих устройств в соответствии с актуальными стандартами.

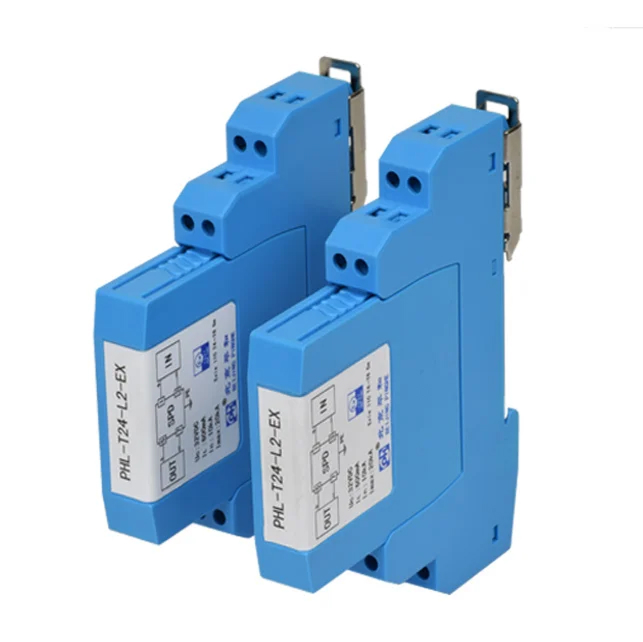

1. Что такое УЗИП и зачем оно нужно?

УЗИП — это электротехническое устройство, предназначенное для ограничения переходных импульсных перенапряжений и отвода импульсных токов на землю. Его основная задача — защитить изоляцию электроустановок и чувствительную электронику от кратковременных (микросекундных), но экстремально высоких скачков напряжения.

Причины возникновения импульсных перенапряжений

Импульсные перенапряжения могут достигать нескольких десятков киловольт, что неизбежно ведет к пробою изоляции и выходу техники из строя. Основные источники делятся на две группы:

1. Грозовые (внешние): Прямые удары молнии в систему молниезащиты здания или линии электропередач (ЛЭП), а также удары вблизи объектов, вызывающие наводки.
2. Коммутационные (внутренние): Возникают внутри сети при включении/выключении мощных нагрузок (электродвигатели, насосы), срабатывании автоматических выключателей или авариях на подстанциях.

2. Принцип действия и основные компоненты

Работа УЗИП основана на использовании нелинейных элементов, сопротивление которых резко падает при превышении определенного порога напряжения.

Компонент Принцип работы Особенности Разрядник (Spark Gap) При перенапряжении возникает дуговой разряд между электродами. Высокая пропускная способность, но есть время задержки и «сопровождающий ток». Варистор (MOV) Полупроводниковый резистор, сопротивление которого падает при росте напряжения. Быстрое срабатывание, отсутствие сопровождающего тока, но подвержен старению. Газоразрядная трубка (GDT) Герметичная капсула с инертным газом, который ионизируется при скачке. Используется чаще в слаботочных сетях или в комбинации с варисторами.

Важно: Современные УЗИП часто являются гибридными, сочетая в себе преимущества нескольких компонентов для обеспечения максимальной скорости и надежности.

3. Классификация согласно ГОСТ IEC 61643-11-2013

В России и Европе принята единая система классификации УЗИП, разделяющая устройства на три основных класса в зависимости от места их установки и характеристик испытательного импульса.

Класс I (Тип 1)

Устанавливаются на вводе в здание (в Главном распределительном щите — ГРЩ). Рассчитаны на защиту от прямых ударов молнии. Испытываются импульсом тока 10/350 мкс, который имитирует энергию реального грозового разряда.

Класс II (Тип 2)

Основной тип защиты для распределительных щитов. Защищают от коммутационных помех и остаточных бросков напряжения после УЗИП I класса. Испытываются импульсом 8/20 мкс.

Класс III (Тип 3)

Устройства «тонкой» защиты. Устанавливаются непосредственно возле потребителя (в розетки, сетевые фильтры или отдельные модули). Защищают чувствительную электронику от высокочастотных помех.

4. Ключевые технические характеристики

При выборе УЗИП необходимо ориентироваться на следующие параметры:

• $U_c$ (Максимальное длительное рабочее напряжение): Напряжение, которое УЗИП может выдерживать неограниченное время без срабатывания. Должно быть выше номинального напряжения сети (обычно 275–280В для сетей 230В).
• $U_p$ (Уровень защитного напряжения): Максимальное значение напряжения, которое «пропускает» устройство к нагрузке в момент срабатывания. Чем ниже этот показатель, тем лучше защищено оборудование.
• $I_{imp}$ (Импульсный ток): Пиковое значение тока для импульса 10/350 мкс (актуально для Класса I).
• $I_n$ (Номинальный разрядный ток): Ток, который устройство выдерживает многократно (импульс 8/20 мкс).

5. Схемы подключения и правила монтажа

Эффективность защиты напрямую зависит от правильности монтажа. Существует несколько критических правил:

1. Каскадирование: Для надежной защиты необходимо использовать многоступенчатую систему (Класс I -> Класс II -> Класс III). Между ступенями должно быть расстояние не менее 10-15 метров по кабелю для обеспечения временной задержки срабатывания (или использование специальных развязывающих дросселей).
2. Длина проводников: Суммарная длина проводов от фазы до УЗИП и от УЗИП до шины заземления не должна превышать 0,5 метра. Каждый лишний сантиметр увеличивает индуктивное сопротивление и снижает эффективность защиты.
3. Заземление: УЗИП бесполезно без качественного контура заземления. Сопротивление заземления должно соответствовать нормам ПУЭ.

Типовые схемы для разных систем заземления:

• TN-C: Защита ставится между фазами и совмещенным PEN-проводником.
• TN-S / TN-C-S: Защита ставится между фазами и землей (PE), а также между нулем (N) и землей.
• TT: Обязательно использование схемы «3+1» или «1+1», где фазы защищены варисторами относительно нуля, а нуль защищен разрядником относительно земли.

6. Распространенные ошибки при выборе и эксплуатации

• Установка только одного класса: УЗИП Класса I защитит здание от пожара при ударе молнии, но не спасет телевизор или компьютер от импульса, так как $U_p$ у него слишком высок.
• Игнорирование предохранителей: УЗИП может выйти из строя в режиме короткого замыкания. Перед ним обязательно должен стоять аппарат защиты (предохранитель или автомат), если это требует производитель.
• Отсутствие контроля: Большинство УЗИП имеют индикатор исправности (зеленый/красный). После сильной грозы необходимо визуально проверять состояние модулей.

Заключение

УЗИП — это не роскошь, а необходимость в условиях насыщенности наших домов и предприятий дорогостоящей электроникой. Правильно спроектированная система защиты, сочетающая устройства разных классов, позволяет свести риск повреждения оборудования от атмосферных и сетевых аномалий практически к нулю. При проектировании всегда рекомендуется опираться на стандарты ГОСТ IEC 61643-11 и консультироваться с квалифицированными инженерами.
