Плотный шкаф автоматики: как грамотно организовать клеммное поле при ограниченном месте

Клеммное поле поэтому рассчитывают одновременно как электрический узел и как часть пространственной организации шкафа.

Как определить необходимое количество клемм и реальную длину клеммного ряда до начала компоновки

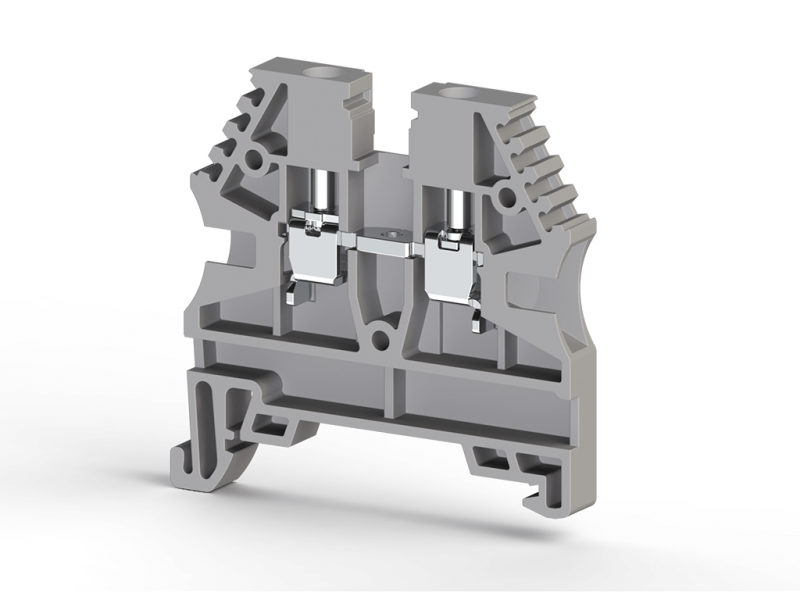

Обозначение AVK 2 5 KLEMSAN связано с проходными клеммами для типовых цепей малого сечения, однако длину ряда нельзя получать простым умножением числа проводов на ширину одной клеммы. В расчёт входят PE- и N-клеммы, разделители, торцевые элементы, ограничители, перемычки и резервные позиции. Только после этого становится понятна фактическая длина, которую займёт сборка на DIN-рейке.

Исходным документом служит схема внешних подключений или перечень сигналов. Для каждого кабеля определяется количество рабочих жил, защитные проводники и потенциально неиспользуемые жилы, которые по проектному решению могут быть заведены на резервные клеммы. Это помогает избежать ситуации, когда шкаф уже собран, а для последнего полевого кабеля приходится добавлять отдельный небольшой ряд. В расчёте учитываются:

• число внешних и внутренних подключений;

• клеммы разных функциональных групп;

• ширина аксессуаров и ограничителей;

• позиции для перемычек и разделения потенциалов;

• разумный монтажный резерв.

Как ширина клемм, сечение проводников и радиусы изгиба влияют на плотность монтажа

Тонкая клемма экономит миллиметры на рейке, но плотность шкафа определяется ещё и пространством перед ней. Провод с наконечником должен подходить к зажиму без резкого изгиба, а отвёртка — свободно попадать к винту. Если кабель-канал расположен слишком близко, несколько сэкономленных миллиметров корпуса теряются из-за неудобного монтажа.

Сечение проводника влияет на минимальный радиус изгиба и жёсткость трассы. Цепи 0,5–1,5 мм² укладываются легче, чем более толстые силовые жилы, поэтому смешивание их в одном плотно заполненном канале ухудшает доступность. Дополнительный объём создают наконечники, маркировочные трубки и запас длины, необходимый для обслуживания.

Как распределить клеммные ряды по уровням и зонам шкафа, чтобы проводники не пересекались хаотично

Удобнее всего располагать клеммные группы в соответствии с направлением прихода полевых кабелей и внутренней логикой схемы. Силовые подключения, дискретные сигналы, аналоговые цепи и интерфейсы не обязаны находиться на одной рейке только потому, что там осталось место. Функциональное зонирование уменьшает число пересечений и делает трассы визуально читаемыми.

При многоуровневой компоновке заранее проверяется доступ к нижним рядам. Верхняя DIN-рейка, кабель-канал или пучок проводов не должны закрывать винты и маркировку. Если шкаф обслуживается спереди, каждая контрольная точка должна оставаться доступной без демонтажа соседних компонентов.

Практическое правило состоит в том, чтобы проводник шёл к своей клемме по короткой и понятной траектории. Чем больше пересечений перед клеммным полем, тем труднее проследить цепь при наладке. Правильная зональность часто экономит больше места, чем попытка максимально сжать один общий ряд.

Когда перемычки и групповые соединения действительно экономят место, а когда усложняют обслуживание

Перемычка удобна для распределения общего потенциала по нескольким клеммам. Она убирает цепочку коротких проводов, уменьшает число отдельных соединений и делает группу компактнее. Особенно заметен эффект в цепях питания датчиков, реле и других повторяющихся потребителей с общим потенциалом.

Однако перемычка должна соответствовать конкретной серии клемм и расчётному току распределяемой цепи. Нельзя считать её универсальной деталью только из-за подходящего шага. Также нужно понимать, где общий потенциал должен иметь возможность локального отключения или измерения: сплошное объединение может ухудшить диагностику. Перемычки полезны, когда:

• группа действительно имеет общий электрический потенциал;

• ток укладывается в допустимые параметры всех элементов;

• сохраняется понятная маркировка каждой позиции;

• обслуживание не требует частого разъединения отдельных ветвей.

Как сохранить доступ к винтам, маркировке и точкам измерения при плотной компоновке

Плотный шкаф оценивают не по фотографии со снятыми проводами, а в полностью смонтированном состоянии. После укладки кабелей должны читаться обозначения клемм, открываться кабель-каналы и сохраняться доступ к зажимам. Если для подтяжки одного винта приходится снимать аппараты, ремонтопригодность принесена в жертву компактности.

Маркировка располагается в штатных держателях и ориентируется одинаково по всему ряду. При большом числе сигналов помогают групповые обозначения и разделители, но они не заменяют индивидуальные номера. Для измерений оставляют возможность безопасно установить щуп на предусмотренную точку, не касаясь соседних токоведущих частей.

Оценку доступа полезно проводить ещё на макете или в САПР. Окончательная проверка выполняется с реальными наконечниками и проводами. Схема не показывает жёсткость жилы и объём маркировки, поэтому физический монтаж иногда требует увеличения расстояний.

Как предусмотреть монтажный резерв, не увеличивая шкаф без необходимости

Резерв не означает пустую половину DIN-рейки. Для типового шкафа достаточно заранее определить, какие группы вероятнее всего будут расширяться, и оставить несколько логично расположенных позиций рядом с ними. Такой резерв полезнее случайных пустот в разных частях корпуса.

Свободное место можно экономить за счёт аккуратной группировки, подходящих по ширине клемм и разумного применения многоуровневых решений, если они не ухудшают доступ. Но резерв требуется не только на рейке: кабель-канал тоже должен принять дополнительные проводники без переполнения. Иначе новая клемма физически поместится, а проложить к ней жилу будет невозможно.
