Для подключения большого количества электронного оборудования к электросети используются не одиночные розетки, а розеточные блоки (примеры можете посмотреть по ссылке), установленные в серверных шкафах. Конструктивно они представляют собой несколько розеток, объединенных в блок, что упрощает установку, экономит место, обеспечивает эксплуатационное удобство и безопасность. Чтобы исключить проблемы с монтажом, подключением техники, необходимо грамотно выбрать блок, обратить внимание на основные характеристики и параметры.

Тип разъемов



Показатель должен соответствовать оборудованию, которое будет запитано от блока. Представлено 2 основных типа:

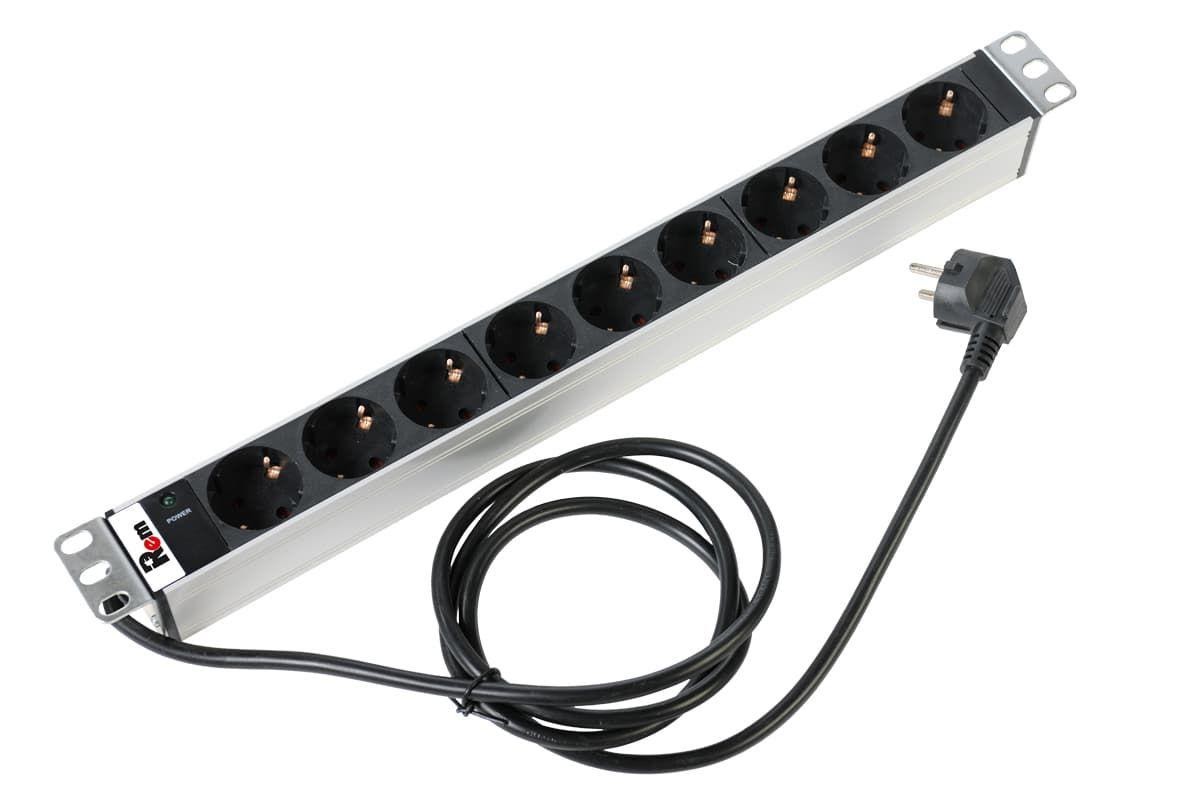

  • Schuko. Стандартный европейский разъем для обычных вилок, которыми комплектуется почти все электрооборудование. Преимущества – возможность подключения в любом положении, контакты расположены симметрично, защитное заземление, прочность фиксации вилки за счет боковых зажимов;

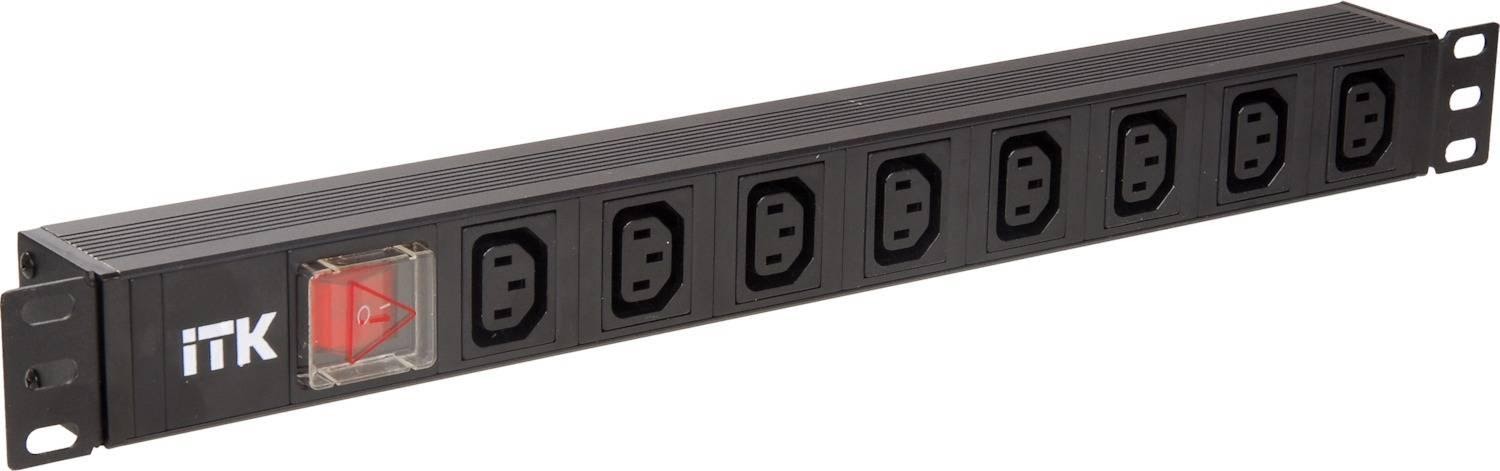

  • IEC. В основном, такой стандарт используется для подключения периферийного оборудования, серверов, ИБП. Распространенный класс IEC – C13 и C14, три контакта и ограничение силы тока в 10 Ампер.



Конструктивные особенности

Основными считаются характеристики:

  • Монтажная ширина. Большинство серверных оснащается шкафами на 19 дюймов, соответственно блоки розеток представлены максимально широко. Есть также модели на 10 дюймов, ориентированные на компактные шкафы, небольшие серверные с ограниченным набором коммуникационного оборудования;

  • Монтажная высота. Оптимально – один, максимум, полтора юнита. Такие блоки обозначаются как “1U”. Они занимают всего один юнит в шкафу, экономят место без ущерба для функциональности и эффективности эксплуатации;

  • Количество розеток. Среднее число – 8, но представлены и максимально компактные (3-4), и крупные (11 и более) модели. Нужно руководствоваться количеством подключаемой техники. При этом, к уже имеющимся устройствам стоит добавить запас в 2-3 розетки, на случай модернизации серверной;

  • Материал. В основном, используется алюминий. Легкий, прочный металл, устойчивый к коррозии, высоким температурам, механическим воздействиям. Альтернатива алюминию – полимер, но при выборе пластикового блока нужно обращать внимание на сорт, допустимо использование только специального пластика, не поддерживающего горение, рассчитанного на большие температурные нагрузки;

  • Наличие монтажных планок с обеих сторон. Это небольшие элементы с крепежными отверстиями, позволяющими закрепить модуль на направляющих;

  • Наличие защитных шторок. Они необходимы, если блок используется в техническом помещении с повышенной запыленностью, влажностью воздуха. Шторки закрывают контакты, исключают попадание механические частиц на элементы, находящиеся под напряжением.

Электрические характеристики и безопасность

Чтобы исключить аварии, сбои при использовании блока, нужно учесть все электротехнические показатели, определяющие эффективность и безопасность:

  • Номинальное напряжение. Как правило, устройства рассчитаны на эксплуатацию в типовой бытовой сети 220В;

  • Ток нагрузки. Данное значение рассчитывается из силы тока, создаваемой всеми подключенными приборами. Для стандартной серверной достаточно значения в 10-12А;

  • Общая мощность. В серверной редко используется оборудование большой мощности, так что для блока розеток хватит 2-2.5 киловатт. Конечно, для крупных блоков, рассчитанных на подключение 10 и больше технических единиц, среди которых ИБП, рекомендованы большие значения, в 3 киловатта и выше;

  • Общие и отдельные выключатели. В основном, техника комплектуется общим выключателем, нажатие на клавишу полностью обесточивает ее, отключает все подключенные устройства. Также доступны модели, где предусмотрена отдельная клавиша на каждую из розеток. Хорошо, если такая клавиша прикрыта пластиковой крышкой. Она не просто защищает механизм от пыли и влаги, но бережет от случайных нажатий. Также важен светодиодный индикатор, свечение которого указывает на функционирование устройства.



Обязательно нужно учитывать и безопасность эксплуатации. Наиболее простые модели блоков не оснащаются защитной электроникой, их задача – только подача питания. Пользоваться ими рекомендовано в комбинации со стабилизаторами или ИБП, берущими на себя функцию защиты.

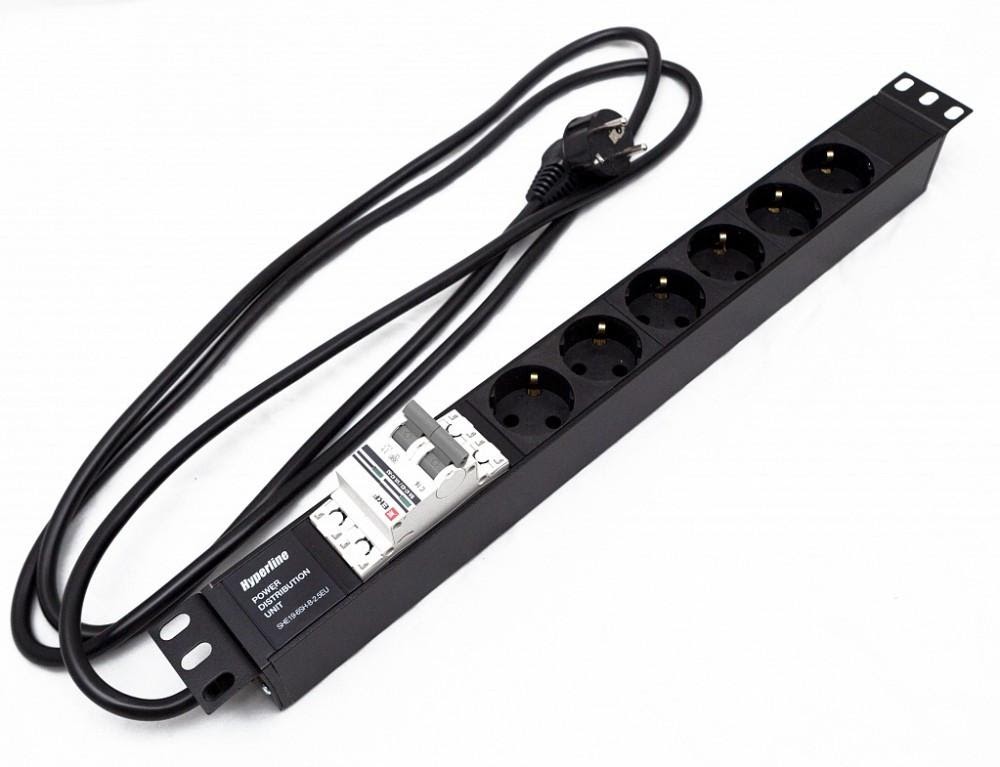

Более продвинутая техника оснащается фильтрами, защищающими от сетевых помех, что важно при подключении высокоточной коммутационной техники. Самое надежное решение – использование блоков с совершенными микросхемами, отслеживающими все значимые показатели тока. Они экстренно отключат устройства при повышении номинального напряжении, коротком замыкании, выраженных помехах и других явлениях, представляющих опасность, приводящих к выходу из строя без возможности ремонта.
